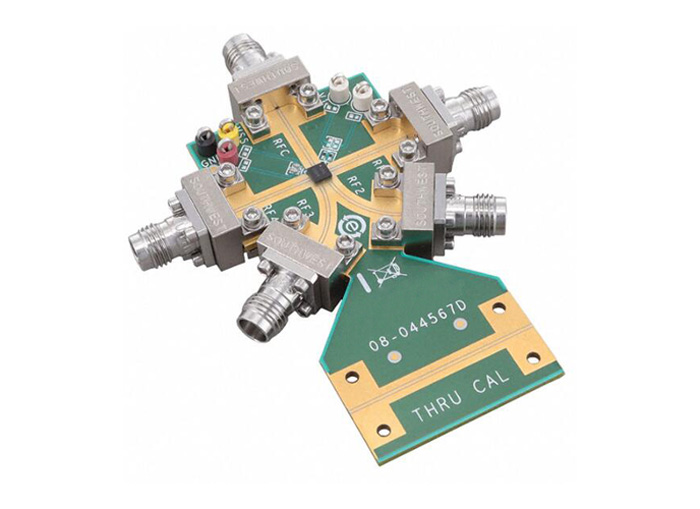

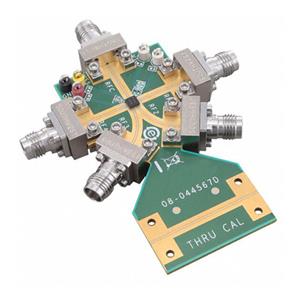

ADRF5046-EVALZ評估板是一款基于ADRF5046硅SP4T反射開關的演示和評估平臺。ADRF5046-EVALZ評估板裝配齊全，采用4層RO4003 PCB材料，設計用于實現最佳高頻性能。該評估板的總厚度為62mil，可在板邊緣連接2.4mm射頻發射器。ADRF5046-EVALZ具有7個射頻連接器，用于RFC、RF1至RF4以及THRU1和THRU2。

ADRF5046是一款利用硅工藝制造的反射式單刀四擲 (SP4T) 開關。它的工作頻率范圍為 100 MHz 至 44 GHz，具有低于 3.0 dB 的插入損耗和高于 31 dB 隔離性能。無論是直通路徑還是熱切換，該套件都具有 27 dBm 的射頻 (RF) 輸入功率處理能力。

技術規格

拓撲：反射

電路：SP4T

頻率范圍：100MHz ~ 44GHz

隔離：31dB

插損：3dB

測試頻率：40GHz ~ 44GHz

P1dB：-

IIP3：50dBm

阻抗：50 歐姆

電壓 - 供電：3.15V ~ 3.45V

應用場景

ADRF5046-EVALZ評估板設計用于以下場景：

工業掃描儀

測試和儀器儀表

蜂窩基礎設施 – 毫米波 5G

軍用無線電、雷達和電子對抗措施 (ECM)

微波無線電和甚小孔徑終端 (VSAT)
