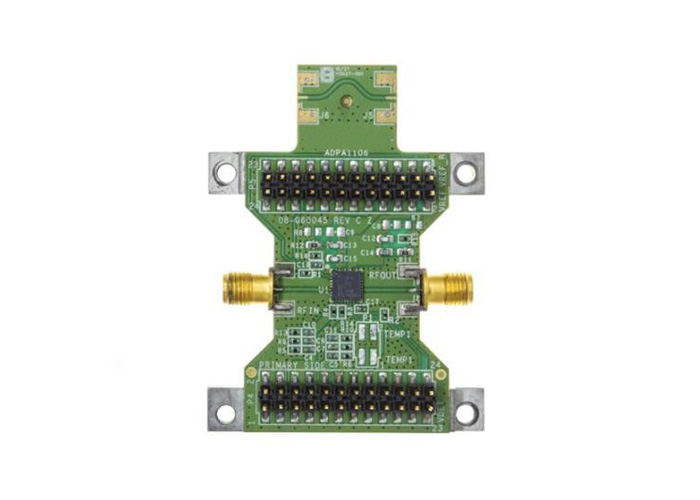

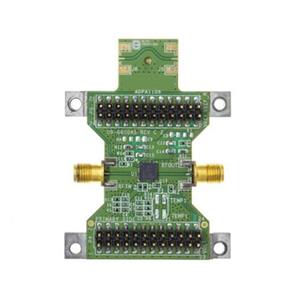

ADPA1106-EVALZ評估板用于評估ADPA1106 GaN功率放大器。該板由安裝在鋁散熱片上的10mil厚Rogers 4350B銅包覆雙層印刷電路板 (PCB) 組成。該散熱片有助于為器件提供散熱，以及為PCB提供機械支撐。通過散熱片上的安裝孔，可以將散熱器連接到散熱片上。另外，該散熱器還可鉗到熱板和冷板上。

ADPA1106-EVALZ評估板上的RFIN和RFOUT端口裝配了超小A型 (SMA) 母頭同軸連接器，相應射頻跡線具有50Ω特性阻抗。ADPA1106-EVALZ板裝有適合在器件的整個工作溫度范圍內使用的元件。為校準電路板跡線損耗，在J6和J5連接器之間提供了直通校準路徑。J5和J6必須裝配SMA射頻連接器，以通過校準路徑使用它們。

產品優勢

2層Rogers 4350B評估板，帶散熱片

末端裝接SMA插孔射頻連接器

直通校準路徑

漏極或柵極脈沖能力

設備要求

脈沖發生器

示波器

50V、2A電源

?4V電源

Tektronix TCPA312A電流探頭

Tektronix TCPA300電流探頭放大器

射頻信號發生器

方向耦合器

射頻功率傳感器

射頻功率計

射頻衰減器
