ISL78235ARZ是 Renesas 推出的5A 汽車級同步降壓穩壓器，采用QFN 封裝（3mm×3mm），適用于 2.7V 至 5.5V 輸入電壓，最高可提供 5A 連續輸出電流。下面是該器件的詳細參數：

功能：降壓

輸出配置：正

拓?fù)洌航祲?/span>

輸出類型：可調式

輸出數：1

電壓 - 輸入（最小值）：2.7V

電壓 - 輸入（最大值）：5.5V

電壓 - 輸出（最小值/固定）：0.6V

電壓 - 輸出（最大值）：5.5V

電流 - 輸出：5A

頻率 - 開關：420kHz ~ 4.2MHz

同步整流器：是

工作溫度：-40°C ~ 105°C（TA）

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝型

封裝/外殼：16-TQFN

概述

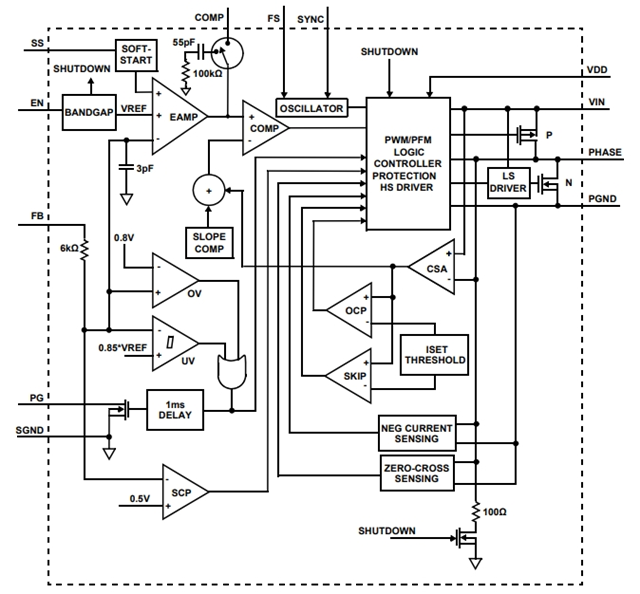

ISL78235ARZ是一種高效的單片同步降壓 DC/DC 轉換器，可從 2.7V 到 5.5V 的輸入電源提供 5A 的連續輸出電流。該器件采用峰值電流模式控制架構，以實現高頻低占空比操作，具有快速瞬態響應和出色的回路穩定性。ISL78235ARZ集成了低導通電阻的 P 溝道高側 FET（典型值 35mΩ）和 N 溝道低側 FET（典型值 11mΩ），以最大化效率并最小化外部元件數量。100% 占空比操作允許在 5A 輸出電流下電壓下降小于 250mV。脈寬調制器（PWM）的工作頻率可在 500kHz 到 4MHz 之間調節。通過將 FS 引腳拉高，默認開關頻率設置為 2MHz。

在輕載情況下，ISL78235ARZ可配置為斷續（PFM）或強制連續（PWM）工作。強制連續操作可降低噪聲和射頻干擾；斷續模式通過減少輕載下的開關損耗提供更高的效率。故障保護通過內部打嗝模式電流限制在短路和過流情況下提供。該器件還集成了輸出過壓和過溫保護。電源良好（Power-Good）監視器可指示輸出是否處于穩壓狀態。ISL78235ARZ在上電時具有 1ms 的 Power-Good (PG) 計時器。

在關機時，ISL78235ARZ通過內部 100Ω 軟關閉開關放電輸出電容器。其他特性包括內部固定或可調軟啟動以及內部/外部補償。

特征

ISL78235ARZ主要具備以下特點：

2.7V至5.5V輸入電壓范圍

2MHz默認開關頻率

寬輸出調節的最小保證相位導通時間為100ns

可調開關頻率范圍為500kHz至4MHz

1MHz至4MHz的外部同步

可選的PFM模式可提高輕負載效率

極低導通電阻HS/LS開關:35mω/11mω

內部1ms或可調外部軟啟動

禁用期間軟啟動輸出放電

OTP、OCP、輸出OVP和輸入U(xiǎn)VLO保護

整個溫度范圍內的基準電壓精度為1%

高達95%的效率

通過AEC-Q100認證

通用引腳排列系列允許從3A遷移到5A，無需更換PCB

典型應用場景

ISL78235ARZ適用于汽車電子控制系統（如ECU）、功率模塊及需光學檢測焊接接頭的工業場景，可替代傳統線性穩壓器實現高效電源管理。
