RAA270005KFP是瑞薩電子（Renesas）針對RH850/P1x 系列微控制器設計的電源管理集成電路（PMIC），主要用于汽車電子領域。以下是關鍵參數：
輸出數：4
輸入電壓：2.2V - 18.5V
開關頻率：0.42 - 2.1MHz
通信接口：SPI
電壓 - 供電：6V ~ 18.5V
工作溫度：-40°C ~ 150°C（TJ）
等級：汽車級
安裝類型：表面貼裝型
器件封裝：40-HLQFP（7x7）
產品描述

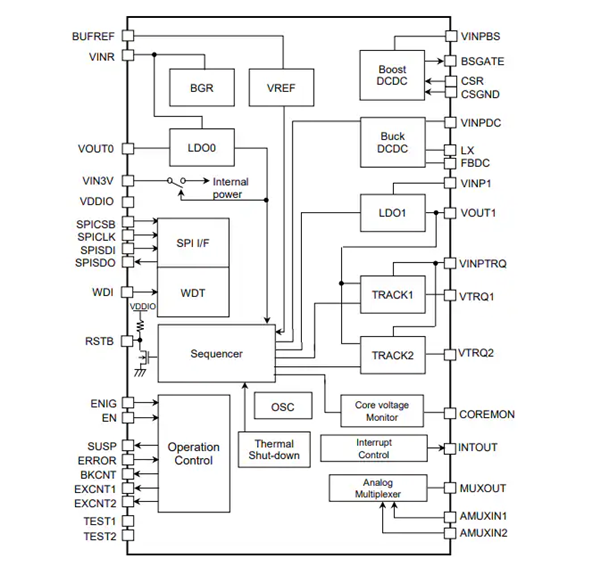

RAA270005KFP電源管理IC (PMIC) 設計用于RH850/P1X系列微控制器 (MCU)。通用PMIC包括兩種類型的DC-DC轉換器、兩個升壓/降壓低壓差線性穩壓器 (LDO) 和兩個線性跟蹤器。升壓/降壓DC-DC的開關頻率分別為420kHz和2.1MHz。
該款RAA270005KFP PMIC實現了內部狀態的監控功能。ADC監控輸入電壓、所有穩壓器的輸出以及與溫度對應的內部模擬電壓。此外，RAA270005KFP還可以監控參考電壓，以通過ADC進行測試。
電源管理集成電路提供用于控制上電/斷電的定序器電路。因此，RAA270005KFP不需要任何外部定序器電路。此外，該電源管理集成電路可以控制MCU的外部備用電源。
特性
RAA270005KFP主要具備以下特點：
為Renesas RH850/P1X（eVR）供電
負載突降穩健性
輸入電壓范圍：
6.6V至18.5V，用以執行特定特性
5.4V持續運行，無需低電壓檢測
3.8V持續運行會降低輸出電壓（如果不是，請使用升壓直流-直流轉換器）
直流-直流轉換器：
6.0V/250mA升壓（輸入電壓：2.2V）
降壓電壓為6.1V/600mA
線性穩壓器：
輸出電壓：3.3V/10mA
輸出電壓為5.0V/350mA，具有反向保護
兩個線性跟蹤器，輸出電壓為VOUT1/100mA，具有反向保護
自動電源順序
外部備用電源控制
看門狗定時器
模擬多路復用器
中斷請求
熱關斷
重置生成器
外部設備控制
監控MCU中的核心電壓
外露芯片焊盤，HLQFP封裝，40引腳，9mmx9mm
目標應用
RAA270005KFP適用于汽車電子控制系統，如車載微控制器的電源管理，支持負載突降穩健性設計，并通過 ADC 監控輸入電壓、輸出電壓及溫度變化。
獲取明佳達電子RAA270005KFP采購報價：
官網：www.reactionshairstudio.com
電話：+86 13410018555（陳先生）
郵箱：chen13410018555@163.com
