EVAL-AD8302-ARDZ——集成PC軟件GUI的AD8302 Arduino擴展板

產品詳情：

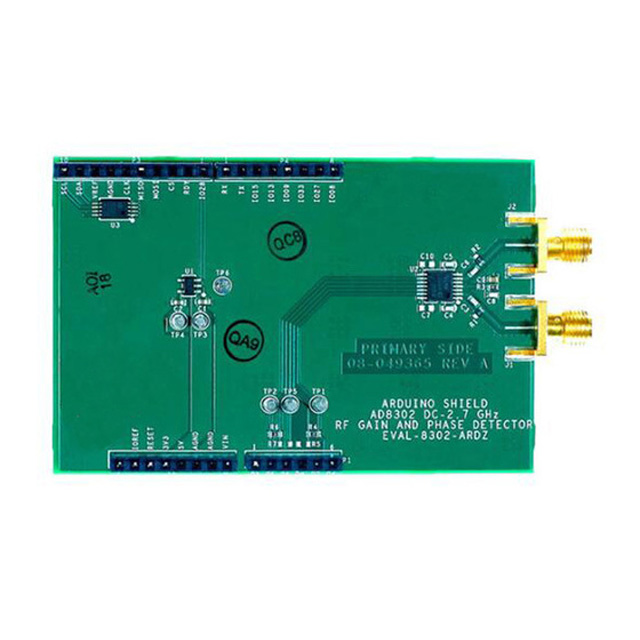

1. 評估板EVAL-AD8302-ARDZ

評估對象：AD8302——2.7GHz，RF/IF增益相位檢波器

主要用途：射頻檢測器評估擴展板

輸入頻率范圍：0Hz ~ 2.7GHz

輸入功率范圍：-60dBm 至 0dBm

電源要求：5V (通過Arduino接口取電)，工作電流約35mA

互連系統：Arduino R3 擴展板

EVAL-AD8302-ARDZ擴展板具有AD8302的功能，配有一款增益和相位檢波器，采用高達2.7 GHz的低頻工作。AD8302的電壓輸出接至Arduino基板的ANALOG IN連接器。這樣，RF功率檢波器的輸出電壓可輕松通過Arduino基板集成的六通道ADC進行數字化處理。

2. 核心芯片AD8302——2.7 GHzRF/IF增益相位檢波器

AD8302是一款完全集成式系統，用于測量多種接收、發射和儀器儀表應用中的增益/損耗和相位。它只需極少的外部元件，采用2.7 V至5.5 V單電源供電。

AD8302包括一對緊密匹配的解調對數放大器，每個放大器具有60 dB測量范圍。通過提取其輸出之差，可測量兩個輸入信號之間的幅值比或增益。這些信號甚至處于不同的頻率下，以便測量轉換增益或損耗。

產品特性：

測量高達2.7 GHz的增益/損耗和相位

雙通道解調對數放大器和鑒相器

輸入范圍：-60 dBm至0 dBm（在50 Ω系統中）

精確的增益測量調整(30 mV/dB)

非線性度：< 0.5 dB（典型值）

精確的相位測量調整（10 mV/度）

非線性度：< 1度（典型值）

測量/控制器/電平比較器模式

采用2.7 V至5.5 V電源電壓供電

穩定的1.8 V基準電壓輸出

小信號包絡帶寬范圍：DC至30 MHz
