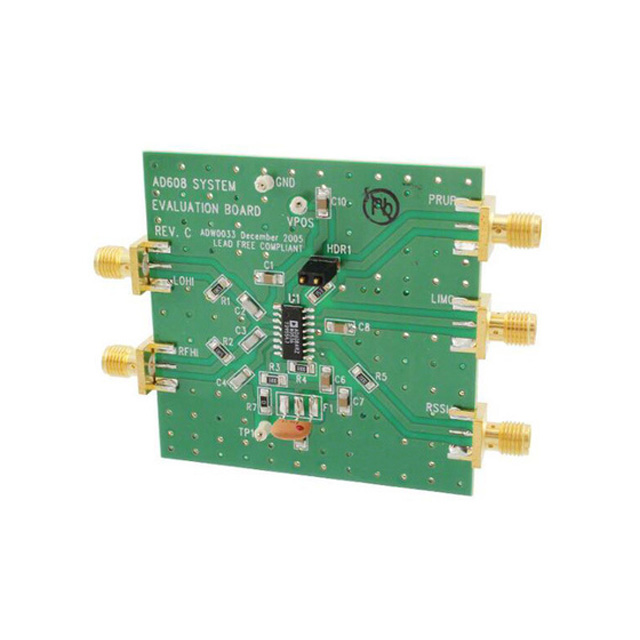

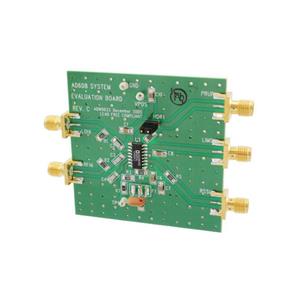

EVAL-AD608EBZ 評估板——配置齊全、基于FR4的4層評估板。

EVAL-AD608EBZ 主要用于評估AD608低噪聲混頻器的性能。AD608本身是一款完整的低功率、3V供電的接收機中頻（IF）子系統芯片，它內部包含了一個混頻器、一個限幅放大器和一個接收信號強度指示器（RSSI）。

EVAL-AD608EBZ 評估板及其核心芯片AD608的相關信息：

一、評估板EVAL-AD608EBZ

評估對象：AD608——低功耗混頻器/限幅器/RSSI 3 V接收機IF子系統

電路類型：上/下變頻器和混頻器評估板

主要用途：AD608芯片的性能評估與開發

EVAL-AD608EBZ 擁有RF輸入、LO輸入、限幅器輸出、鑒頻器輸入、RSSI輸出、采用單端設置的上電連接。通過VPOS和GND測試點線夾引線可獲得+3V/7.3 mA電源；工作電壓范圍為+2.7至+5.5V。

二、核心芯片AD608

AD608提供一個低功耗、低失真、低噪聲混頻器和一個采用逐次檢測技術的完整單芯片對數/限幅放大器。

AD608采用2.7 V至5.5 V單電源供電，3 V工作電壓下的典型功耗為21 mW。

AD608限幅器提供400 mV p-p下的硬限幅信號輸出。限幅放大器相對于該輸出的電壓增益超過100 dB。轉換時間為11 ns；對于?75 dBm至+5 dBm范圍內的信號，10.7 MHz時相位穩定在±3°以內。

AD608由CMOS邏輯電平電壓輸入使能，響應時間為200 ns。禁用時，待機功耗在400 ns內降至300 μW。

產品特性：

混頻器

1 dB壓縮點：?15 dBm

IP3：?5 dBm

轉換增益：24 dB

輸入帶寬：>500 MHz

對數/限幅放大器

RSSI范圍：80 dB

相位穩定度：±3°（80 dB范圍內）

低功耗

3 V電源時為21 mW

CMOS兼容關斷模式：300 μW（典型值）

使能/禁用時間：200 ns
