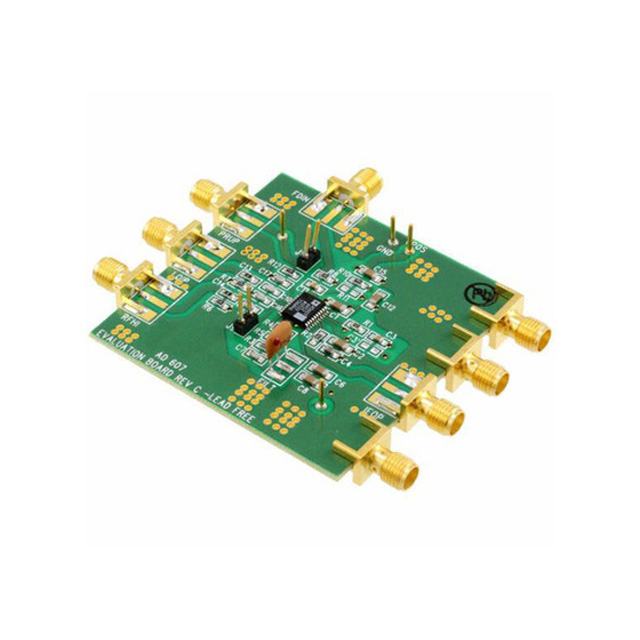

【ADI】EVAL-AD607EBZ是一款配置齊全、基于FR4的4層評估板。它擁有RF輸入、LO輸入、鑒頻器輸入、MGC輸入、IF輸出、采用單端設置的上電和I/Q輸出連接。通過VPOS和GND測試點線夾引線可獲得+3V/8 mA電源；工作電壓范圍為+2.92至+5.5V。

EVAL-AD607EBZ評估板概覽

核心芯片：EVAL-AD607EBZ 評估板的核心是AD607 射頻芯片 - 低功耗混頻器/AGC/RSSI3V接收機IF子系統。

主要用途：主要用于AD607 芯片的性能評估、原型設計和系統調試。

電路類型：上/下變頻器和混頻器評估板

EVAL-AD607EBZ評估板主要應用于以下場景，能有效提升你的研發效率：

原型設計與驗證：在產品研發初期，使用該評估板可以快速搭建AD607的工作電路，驗證其在不同系統下的性能是否符合設計預期，例如其混頻和信號強度指示功能。

性能指標測試：工程師可以借助必要的測試設備，方便地測量芯片的關鍵參數，例如變頻特性、動態范圍等。

目標應用領域：該評估板所針對的AD607芯片非常適合用于無線通信系統的中頻處理部分，特別是在需要低功耗和高集成度的應用中。

核心芯片：AD607

產品詳情：

AD607 是一款3V低功耗接收機IF子系統，工作在高達500MHz的輸入頻率和400kHz至12MHz的IF范圍，內置混頻器、IF放大器、I和Q解調器、鎖相正交振蕩器、AGC檢波器以及帶外部掉電功能的偏置系統。

AD607 的應用包括采用第一IF（21.4 MHz至300MHz）和10.7MHz、455kHz或450kHz的第二IF高頻率的窄帶系統，例如雙通道轉換IS136、GSM、TETRA、MSAT接收機以及單通道或雙通道轉換VHF和HFAM、SSB、CW、QPSK接收機。

產品特性：

完整的片上接收機:Monoceiver?混頻器

1dB壓縮點：–15 dBm

輸入三階交調截點：–8 dBm

500 MHz RF和LO帶寬

線性IF放大器

線性dB增益控制

手動增益控制

與基帶轉換器AD7013和AD7015接口

正交解調器

片上鎖相正交振蕩器r

解調器IF范圍：400 kHz至12 MHz

也可以解調AM、CW、SSB

低功耗25mW（3 V電源）

CMOS兼容掉電功能
