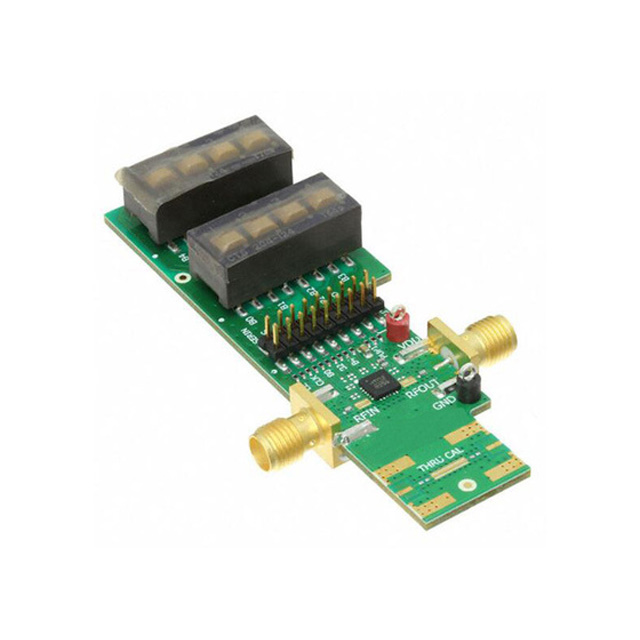

EV2HMC1122LP4M評估板——用于評估芯片HMC1122LP4ME 6位硅數字衰減器性能的開發板

EV2HMC1122LP4M評估板的核心規格：

產品型號：EV2HMC1122LP4M

評估對象：HMC1122LP4ME——0.5 dB LSB、6位硅數字衰減器

主要用途：射頻衰減器的評估

電路類型：數字步進衰減器 (DSA) 評估板

頻率范圍：100MHz ~ 6GHz

評估板的主要特性：

EV2HMC1122LP4M評估板作為一個已經設計并調試好的平臺，能幫助你快速上手HMC1122LP4ME芯片。它通常集成了必要的接口（如SMA連接器）和控制電路，讓你能專注于芯片性能的評估，而無需自行設計外圍電路。

供電與控制：

單電源供電：芯片工作電壓范圍寬（3.3V至5V）。

靈活的控制接口：支持串行和并行控制模式，可以方便地集成到不同的數字控制系統中。

附加功能：具備用戶可選的上電狀態和用于級聯其他串行控制組件的串行輸出端口。

典型應用領域：

EV2HMC1122LP4M評估板及其核心芯片主要應用于以下領域：

無線基礎設施（如蜂窩通信基站）

微波無線電和VSAT（甚小孔徑終端）

測試設備和傳感器

中頻（IF）和射頻（RF）設計

EV2HMC1122LP4M評估板的核心是HMC1122LP4ME射頻衰減器芯片，芯片詳情如下所示：

HMC1122LP4ME 是一款6位數字衰減器，工作頻率范圍為0.1 GHz至6 GHz，以0.5 dB步長提供31.5 dB的衰減控制范圍。

HMC1122LP4ME 采用硅工藝實現，提供超快速建立時間、低功耗和高ESD魯棒性。該器件具有安全狀態轉換特性，并針對頻率和溫度范圍內出色的步長精度和高線性度進行了優化。RF輸入與輸出為匹配元件。該設計為雙向；因此，RF輸入與輸出可以互換。

HMC1122LP4ME 采用3.3 V至5 V單電源供電，由于集成了片內穩壓器，性能不會發生變化。

產品特性：

衰減范圍：0.5 dB LSB步進至31.5 dB

低插入損耗

1.1 dB（1 GHz時）

1.3 dB（2 GHz時）

典型步進誤差：小于±0.1 dB

出色的衰減精度

安全狀態轉換

高線性度

輸入0.1dB壓縮(P0.1dB)：30 dBm（典型值）

輸出三階交調截點(IP3)：55 dBm（典型值）

RF建立時間（0.05 dB最終RF輸出）：250 ns

低相移誤差：6° (1 GHz)

單電源供電：3.3 V至5 V

ESD額定值：2級(2 kV HBM)

24引腳、4mm× 4mm LFCSP封裝：16mm2

與HMC624A引腳兼容
