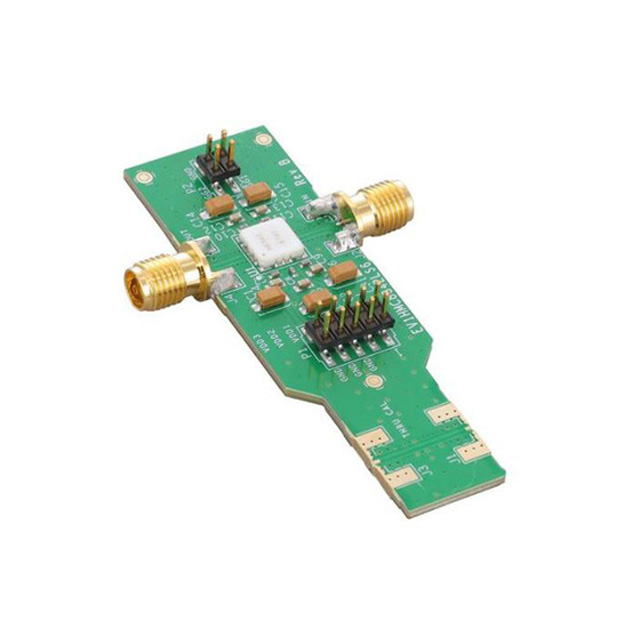

EV1HMC8342LS6評估板是ADI推出的一款專用于評估和開發 HMC8342 這款高性能 x2 有源寬帶倍頻器的工具。它能幫助射頻工程師快速測試和驗證 HMC8342 芯片的各項性能指標，從而顯著簡化射頻電路的設計流程。

EV1HMC8342LS6評估板及其核心芯片HMC788ALP2E的相關信息：

一、評估板EV1HMC788ALP2

評估對象：HMC8342 GaAs MMIC ×2有源倍頻器

電路類型：倍頻器評估板

頻率范圍：22GHz ~ 42GHz

EV1HMC8342LS6評估板的供電和控制方式如下：

主要電源：評估板需要外部提供一路低噪聲的 5V 電源。

控制電源：需要兩路低噪聲、可變的 -2.0V 電源來進行控制。

EV1HMC8342LS6評估板主要應用于以下場景，能有效提升研發效率：

原型設計與驗證：在產品研發初期，使用該評估板可以快速搭建HMC8342的工作電路，驗證其在不同系統下的倍頻性能是否符合設計預期。

性能指標測試：工程師可以借助必要的測試設備，方便地測量倍頻器的關鍵參數，例如輸出功率、諧波抑制水平、轉換效率等。

目標應用領域：該評估板所針對的HMC8342芯片非常適合用于點對點無線電和VSAT（甚小孔徑終端）無線電的本振（LO）倍頻鏈中。與傳統設計方法相比，它可以減少元件數量，簡化系統設計

二、核心芯片HMC8342

HMC8342是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、×2有源寬帶倍頻器。由5 dBm信號驅動時，該倍頻器提供15 dBm的典型輸出功率。輸出頻率范圍為22 GHz至42 GHz，在輸出端測得的輸入基波和第三諧波隔離分別為?23 dBc和?20 dBc（輸出頻率為30 GHz時）。HMC8342非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統設計方法相比，可以減少器件數量。

產品特性：

高輸出功率：15 dBm（典型值，RFIN = 16 GHz時）

低輸入功耗驅動：5 dBm（典型值）

RF輸出上的基波RF輸入隔離：?23 dBc（RFOUT = 30 GHz時）

16引腳、6 mm × 6 mm LCC_HS封裝，36 mm2
