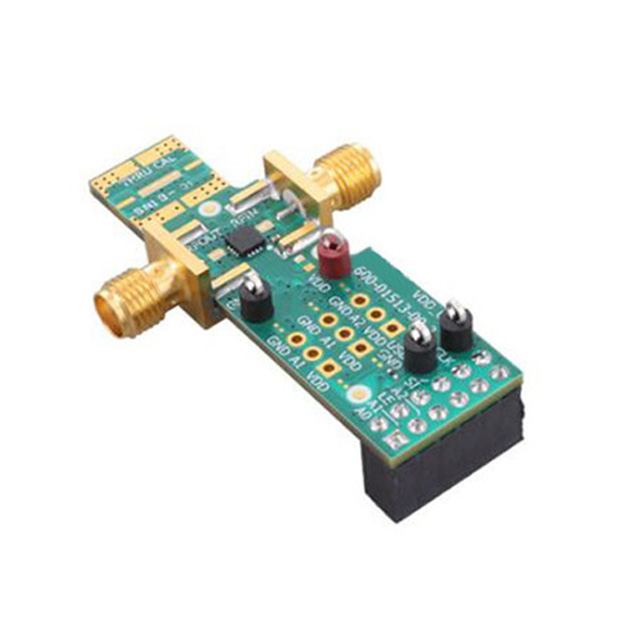

EV1HMC8073LP3D評估板——用于評估HMC8073LP3D射頻衰減器性能的開發板

EV1HMC8073LP3D 評估板的核心規格：

產品型號：EV1HMC8073LP3D

評估對象：HMC8073LP3D——6位硅數字步進衰減器

主要用途：射頻衰減器的評估與開發

電路類型：數字步進衰減器 (DSA) 評估板

EV1HMC8073LP3D評估板的核心是HMC8073LP3D射頻衰減器芯片，芯片詳情如下所示：

HMC8073LP3D 是一款 6 位數字步進衰減器 (DSA)，工作頻率范圍為 0.6 GHz 到 3.0 GHz，衰減范圍為 31.5 dB，步進為 0.5 dB。HMC8073LP3D 通過硅工藝實現，具有很短的建立時間、低功耗以及高靜電放電 (ESD) 抗擾性。該器件具有安全狀態轉換功能，從而能夠在不發生過沖的情況下發生衰減狀態變化，該器件還進行了優化，可以在工作頻率和溫度范圍內實現出色的步進精度以及高功率和高線性度。

1. 產品特性：

衰減范圍：0.5 dB LSB，步進為 31.5 dB

低插入損耗

1.0 GHz 時為 1.1 dB

2.0 GHz 時為 1.5 dB

極高的衰減精度

低于 ±0.25 dB（以及 3% 的衰減狀態）

低相移誤差：1.0 GHz 時相移為 4°

雙向使用：30 dBm 高功率處理能力

在 RFIN/RFOUT 引腳上提供內部直流隔斷器

高線性度

P1dB：31 dBm（典型值）

輸入 IP3：52 dBm（典型值）

安全狀態轉換

TTL/CMOS 串行接口

在單條數據總線上連接多達 8 個器件

單電源供電：3.3 V 到 5.0 V

ESD 靈敏度額定值：1C 級（1 kV 人體模型）

16 引腳 3 mm × 3 mm LFCSP 封裝：9 mm2

2. 應用：

蜂窩基礎設施

微波無線電

甚小孔徑終端

測試量設備和傳感器
