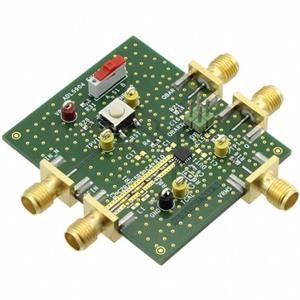

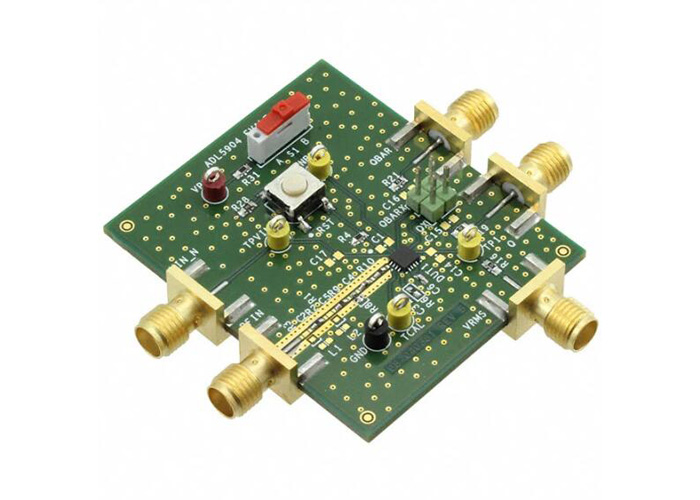

ADL5904-EVALZ是一款全組裝的四層FR4基材評估板。需向VPOS和GND測試環路施加3V或5V電源。為測試電路中的均方根檢測器部分，應將待測射頻信號施加至RFIN SMA接口。對應的均方根輸出電壓將出現在VRMS SMA接口及TP1測試點。要操作閾值檢測電路，需將待監測的射頻信號再次施加至RFIN SMA接口。應將觸發電路動作的直流閾值電壓施加至VIN_N SMA接口或TPVIN_N黃色測試點。按下RST按鈕可復位內部S/R觸發器。

ADL5904-EVALZ規格參數

產品：評估板

類型：射頻檢測器

評估對象：ADL5904

頻率范圍：0 Hz至6 GHz

工作供電電壓：3.3 V

單位重量：    279.602 g

ADL5904應用領域

功率放大器線性化/控制環路

發射機信號強度指示（TSSI）

射頻儀器儀表
