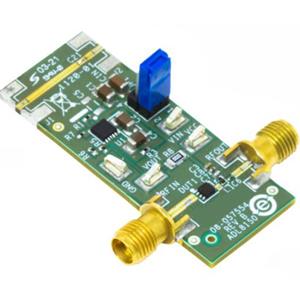

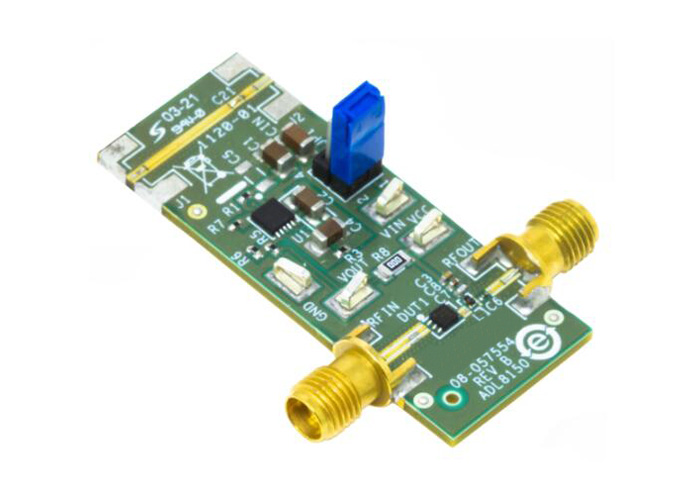

ADL8150-EVALZ 是一款用于評估 ADL8150 GaAs、HBT、MMIC 低相位噪聲放大器的評估板，工作頻率范圍為 6 GHz 至 14 GHz。

以下是該評估板的產品描述：

電路設計

PCB 結構：由 10 mil 厚的 Rogers 4350B 和 Isola 370HR 銅箔制成的 4 層印刷電路板，標稱厚度為 62 mil。

連接器：RFIN 和 RFOUT 端口接入 2.9 mm 母頭同軸連接器，其各自的 RFIN 和 RFOUT 跡線都具有 50 Ω 特性阻抗。

接地設計：RFIN 和 RFOUT 跡線為 50 Ω、接地共面波導。封裝接地引線和裸焊盤直接連接到接地平面，多個導通孔連接頂部和底部接地平面，特別關注接地焊盤正下方的區域，以提供充分的導電性和導熱性。

電源設計：集成一個具有超低噪聲、超高電源電壓抑制比 (PSRR) 的線性穩壓器，為 ADL8150 提供干凈的電源。

校準功能

直通校準路徑：J1 和 J2 連接器之間提供一個直通校準路徑，用于校準板的回溯損耗。J1 和 J2 必須安裝 RF 連接器，才能使用該直通校準路徑。

工作溫度范圍

組件適應性：裝有適合在 ADL8150 的整個 -40°C 至 +85°C 工作溫度范圍內使用的組件。

應用場景

典型應用：可用于軍事與太空、測試儀器儀表、通信等領域。
