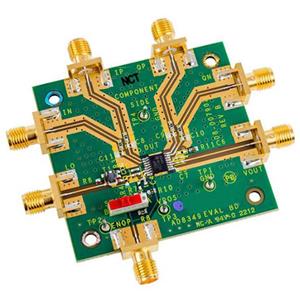

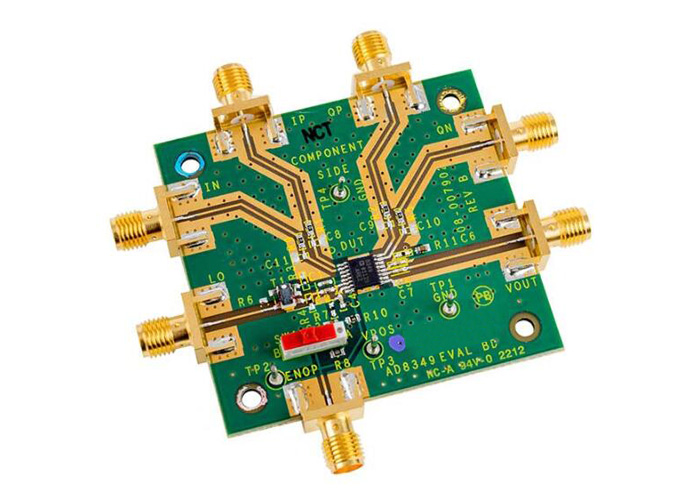

AD8349-EVALZ是一款基于FR4材料的四層評估板。正常工作需連接標記為VPOS和GND的夾線，提供5 V/200 mA電源。本振與基帶輸入端（需施加0.4 V偏置電壓）通過板邊SMA射頻接口連接（標記為L(zhǎng)O、IP、IN、QP和QN）。AD8349輸出信號可從標記為VOUT的SMA接口獲取。

AD8349-EVALZ評估板特性

輸出頻率范圍：700 MHz至2700 MHz

調制帶寬：直流至160 MHz（大信號帶寬）

1 dB輸出壓縮點：5.6 dBm @ 2140 MHz

輸出禁用功能：<50 ns內輸出降至-50 dBm以下

噪聲底：-156 dBm/Hz

相位正交誤差：0.3度 @ 2140 MHz

幅度平衡：0.1 dB

單電源供電：4.75 V至5.5 V

引腳兼容AD8345/AD8346系列

16引腳裸焊盤TSSOP封裝

AD8349-EVALZ評估板應用領域

蜂窩/PCS通信系統基礎設施

WCDMA/CDMA2000/PCS/GSM/EDGE

無線局域網/無線本地環路

LMDS/寬帶無線接入系統
