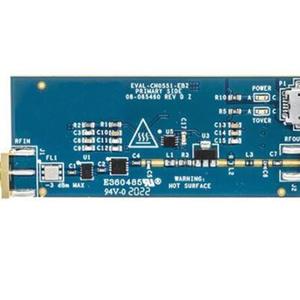

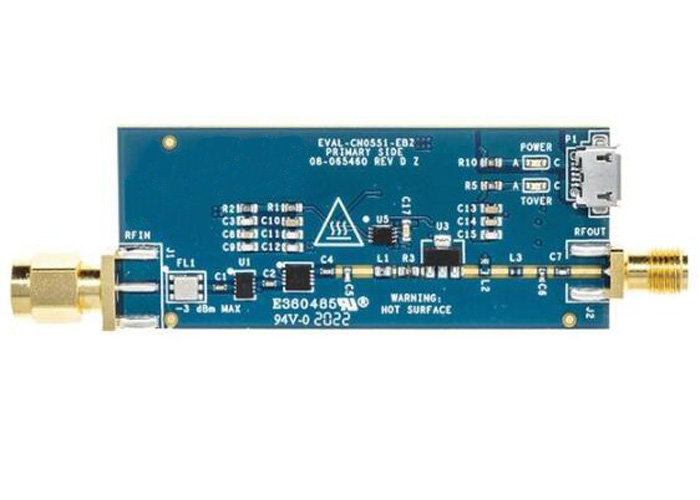

EVAL-CN0551-EBZ評估板為433.92MHZ ISM頻段的USB供電射頻功率放大器電路提供參考設計。ISM無線電頻段 是國際上為工業、科學和醫療 (ISM) 目的保留的無線電頻譜的一部分。EVAL-CN0551-EBZ 外形小巧，尺寸為25.40mm × 60.25 mm x 1.57mm（僅限PCB）。該評估板使用標準的50Ω SMA同軸連接器來實現其射頻信號路徑，從而輕松與射頻系統集成。

EVAL-CN0551-EBZ在其射頻信號路徑中使用兩個放大器級。第一級是EVAL-CN0551-EBZ射頻增益模塊放大器，在433.92MHz ISM頻段提供19.6dB（典型值）的固定增益。AD8353的工作頻率范圍為1.0MHz至2.7GHz，在整個頻率范圍內的回波損耗大于10dB。AD8353的射頻引腳內部匹配至50Ω，因此無需外部匹配網絡即可將該器件直接集成到標準射頻信號路徑中。

ADL5324射頻驅動器放大器可用作設計的第二級。該器件的工作頻率范圍為400MHz至4GHz，典型增益為18.2dB，噪聲系數為6.8dB，典型輸出三階交調截點 (OIP3) 為 38.4dBm（433.05MHz至434.79mhz）。

只需通過射頻扼流圈向射頻輸出引腳施加+5V電壓，即可設置ADL5324的偏置點。建議使用120nH的電感，因為這還提供了433.92MHz ISM頻段的一些輸出匹配要求。為了過濾電源線路上的射頻信號和高頻噪聲，ADL5324在輸出級偏置上需要三個去耦電容器。

在433.92MHz的中心頻率下，EVAL-CN0551-EBZ的增益為 35.8dB。該電路具有低相位噪聲，在10kHz和10kHz頻率偏移時的值約為-145dBc/Hz，在1MHz時值為-130dB/Hz。頻率偏移高于1MHz時，阻值保持在-130dBc/Hz以下。

該電路可在整個433.92MHz ISM頻段保持穩定，Rollet的穩定性因數 (k) 高于1 ，輔助穩定性測量 (B1) 高于0。

EVAL-CN0551-EBZ通過micro USB端口供電，由LTM 4693 μModule調節至+5V。該款超薄、獨立、降壓-升壓直流-直流轉換器簡化了穩壓器電路設計，因為它已經包含一個開關模式控制器和用于低噪聲放大器電源的功率器件。EVAL-CN0551-EBZ電路中的+5V器件在正常運行期間消耗約175mA電流，主要由ADL5324和 AD8353供電。LTM4693的最大連續輸出電流為2A，足以滿足EVAL-CN0551-EBZ的電流要求。

EVAL-CN0551-EBZ評估板特性

設計用于在433.92MHz ISM頻段下工作

2級射頻放大器模塊

表面聲波 (SAW) 濾波器消除帶外放大

增益：+35.8dB（典型值）

SMA 射頻輸入和輸出匹配（50Ω時）

過溫管理

MicroUSB電源連接器

25.40mm×60.25mm x 1.57mm四層PCB

EVAL-CN0551-EBZ評估板關鍵元器件

AD8353 1MHz至2.7GHz射頻增益模塊

ADL5324 400MHz至4GHz射頻驅動器放大器

ADG901 0Hz至4.5GHz SPST開關

ADP196 5V邏輯控制高側電源開關

ADT6401 2.7V至5.5V引腳可選溫度開關

ADM7160 超低噪聲線性穩壓器

LTM4693 降壓-升壓μModule?穩壓器
